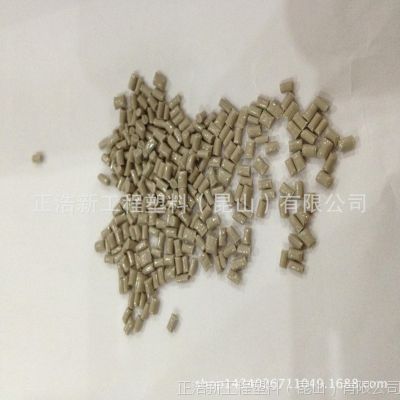

| 厂家(产地)：苏州正浩 | 牌号：2011 | 销售方式：自产自销 |
| 加工级别：注塑级 | 特性级别：阻燃级、 增韧级、 增强级、 热稳定性、 耐高温、 耐低温、 导电级、 标准级、 耐磨、 耐老化、 高强度、 高流动、 高抗冲、 高刚性 | 用途级别：汽车部件、 管材级、 电子电器部件、 照明灯具、 运动器材、 型材、 家电部件、 电动工具配件 |
聚醚醚酮树脂(Polyether Ether Ketone，简称PEEK树脂)是由4，4‘-二氟二苯甲酮与对苯二酚在碱金属碳酸盐存在下，以二苯砜作溶剂进行缩合反应制得的
种新型半晶态芳香族热塑性工程塑料。它属耐高温热塑性塑料，具有较高的玻璃化转变温度(143℃)和熔点(334℃)，负载热变型温度高达316℃(30%玻璃纤维或碳纤维增强牌号)，可在250℃下长期使用，与其他耐高温塑料如PI、PPS、PTFE、PPO等相比，使用温度上限高出近50℃；PEEK树脂不仅耐热性比其他耐高温塑料优异，而且具有高强度、高模量、高断裂韧性以及优良的尺寸稳定性；PEEK树脂在高温下能保持较高的强度，它在200℃时的弯曲强度达24MPa左右，在250℃下弯曲强度和压缩强度仍有12～13MPa；PEEK树脂的刚性较，尺寸稳定性较好，线胀系数较小，非常接近于金属铝材料；具有优异的耐化学药品性，在通常的化学药品中，只有浓硫酸能溶解或者破坏它，它的耐腐蚀性与镍钢相近，同时其自身具有阻燃性，在火焰条件下释放烟和有毒气体少，抗辐射能力强；PEEK树脂的韧性好，对交变应力的优良耐疲劳性是所有塑料中最***的，可与合金材料媲美；PEEK树脂具有突出的摩擦学特性，耐滑动磨损和微动磨损性能优异，尤其是能在250℃下保持高的耐磨性和低的摩擦系数；PEEK树脂易于挤出和注射成型，加工性能优异，成型效率较高。此外，PEEK还具有自润滑性好、易加工、绝缘性稳定、耐水解等优异性能，使得其在航空航天、汽车制造、电子电气、医疗和食品加工等领域具有广泛的应用，开发利用景十分广阔
聚醚醚酮是一种耐高温的高性能热塑性特种工程塑料，是目前公认的性能的高分子材料，其主要物理性能如下：
高温性能
可在更大的温度范围内保持材料性能
耐磨性
无需润滑，在各种情况下都能提供优异的耐磨性能
耐化学腐蚀性
只溶于浓硫酸，耐腐蚀性与镍钢相近
优异的尺寸稳定性
极高的拉伸、压缩和冲击强度，在高温下仍然会保持优异的机械性能
耐辐照性
优于耐辐照材料聚苯乙烯，耐辐照剂量高
高纯度
颗粒产生数量低，极低释气性，低污染，非常适合应用在纯度要求苛刻的环境下使用
耐水解性
低吸湿，耐水和盐水，且在高温高压水中连续使用仍可保持优异特性
由于PEEK具有这样多的优异特性所以在***、航天、电子电器、医疗、汽车等领域都得到了广泛的应用。
正浩公司PEEK 性能表
拉伸强度 | ***527 | 屈服，23℃ | Mpa | 210 |
断裂伸长率 | ***527 | 断裂，23℃ | % | 6.5 |
拉伸模量 | ***527 | 23℃ | GPa | 18 |
弯曲强度 | ***178 | 23℃ | MPa | 310 |
弯曲模量 | ***178 | 23℃ | GPa | 16 |
压缩强度 | ***604 | 有缺口，23℃ | kJm-2 |
|
简支梁冲击强度 | ***179/1eA | 有缺口，23℃ | kJm-2 | 7.0 |
悬臂梁冲击强度 | ***180/A | 有缺口，23℃ | kJm-2 | 12.4 |
| ***180/U | 无缺口，23℃ | kJm-2 | 45 |
熔点 | ***11375 |
| ℃ | 334 |
玻璃化转变温度 | ***11357 | 起始温度 | ℃ | 143 |
热膨胀系数 | ***11359 | 低于Tg沿着流动方向 |
| 8 |
低于Tg平均值 | 45 | |||
高于Tg沿着流动方向 | 8 | |||
高于Tg平均值 | 110 | |||
热变形温度 | ***75-f | 1.8MPa | ℃ | 325 |
热导率 | ***22007-4 | 23℃ | Wm-1k-1 | 0.95 |
熔融粘度 | ***11443 | 400℃ | Pas | 550 |
密度 ***1183 | ***1183 | 结晶 | g cm-3 | 1.37 |
非结晶 |
| |||
邵氏硬度 | ***868 | 23℃ |
| 87 |
吸水率 | ***62-1 | 24h，23℃ | % | 0.02 |
平衡，23℃ | 0.4 | |||
易燃性等级 | UL94 |
| n/a | V-0@1.6mm |
介电强度 | IEC60243-1 | 2.5毫米厚 | kVmm-1 |
|
体积电阻率 | IEC60093 | 23℃ | Ωcm |
|
损耗因数 | IEC60250 | 23℃，1MHz | n/a |
|
成形收缩率 | ***294-4 | 平行于流动方向 | % | 0.2 |
垂直于流动方向 | 0.7 |
我公司供应PEEK原料及其各类复合料 质量*** 望有意向商家与我联系 联系人：胡先生 联系电话：18112671956
&＃39;
